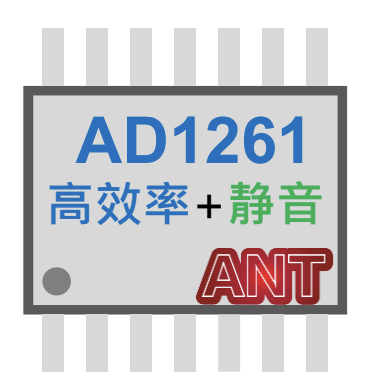

單相全波自調變弦波驅動晶片 - AD1261

AD1261 是一款單相全自調變弦波驅動智能晶片,採用低阻抗HV BCD 工藝降低晶片發熱。 其核心整合了數位馬達演算法單元,並搭載諾肯科技(AnaNaviTeK)自主研發的 MPC(Motor Phase Correction)演算法,實現了完全自動時序控制,即刻反應附載變化來修正馬達相角達到最適輸出轉矩,提升效率和減振;有別於傳統的線性或固定寬度PWM 緩開關驅動,AD1261 的自調變弦波驅動算法依轉速自動變化,提升了靜音和低振動效果。
AD1261 支持風扇最低轉停轉/最低轉速設置、PWM 低占空比設置、斜率調整、FG & RD 設置、PWM/VSP 控制訊號設置…等常用風扇規格,功能強大且容易上手,其應用線路相當精簡,為12V 風扇提供一個最佳的升級方案。

Supply Status

MP

Grade

Standard

Motor Type

1-Phase

Rectified Type

Auto_Mod_Sine-SW x2

Drive Type

Auto_Mod_Sine-SW x2

Phase Control

MPC enable/disable

Speed Control

PWM, VSP

Speed Curve

Stop & Mini-RPM mode

Standby Mode

Yes

Fan Status Signal

FG, RD

Opertion Temperature[°C]

-40~105

Functional Safety

OCP, OVP, Surge

Vout(Min)[V]

3.5

Vout(Max)[V]

16

Current[A]

1.5

Package Type

TSSOP14-EP
Remark
Efficient, Silent, Low Vibration

特色功能

  • 工作電壓 3.5~16V(耐壓 22V)
  • 峰值電流 1500mA
  •  緩啟動功能
  • 兩種自調變弦波驅動可調設置
  • 支持 30,000RPM 超高轉風扇
  • 馬達相角校正(MPC)演算法
  • 最低轉停轉或最低轉速可調設置
  • 高精度 PWM(±1%)訊號輸入低占空比可調設置
  • 調速曲線斜率可調設置
  • FG 或 RD 訊號可調設置
  • PWM 或 VSP 控制訊號直接輸入
  • PWM 或 VSP 控制功能可調設置
  • PWM/VSP 高耐壓
  • 支援待機模式和快速喚醒功能
  • 霍爾偏置電壓內置
  • 應用線路精簡,常用預設值設置
  • 堵轉保護、自動重啟
  • 內置過沖、電源浪湧保護電路
  • 內置過電壓、過電流、過溫保護電路
  • 工作溫度-40~105°C
  • TSSOP14-EP 封裝,符合 RoHS 無鉛、無鹵規範

應用範圍

  • 直流 12V 單相風扇
  • 計算器、伺服器、家電、顯卡風扇
